电流传感器常见故障排查与维护指南

《电流传感器常见故障排查与维护指南》

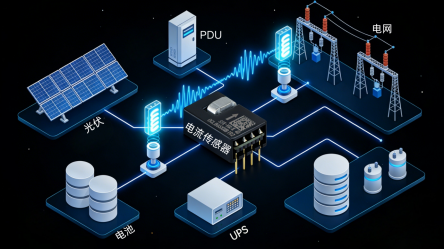

在光伏逆变、储能变流、UPS不间断电源及PCS等新能源电力系统中，电流传感器如同系统的"感知神经"，实时捕捉从毫安级到千安级的电流变化，为MPPT算法、电池管理、并网同步提供核心数据。当这些关键节点出现故障时，可能导致光伏阵列停机、储能系统充放电失控、UPS切换失败，甚至引发安全事故。随着新能源装机量激增，电流传感器在高压、高频、宽温变环境下的可靠性挑战日益凸显，快速诊断与精准解决已成为保障系统可用性的关键。

常见故障现象主要包括输出值固定不变、数值跳变或噪声大、测量值偏离实际、高低温下精度超差以及完全无输出等情况。输出死值通常指向传感器损坏、供电异常或信号线断路；跳变和噪声多与电磁干扰、屏蔽不良或接地不当有关；测量偏离则可能是安装方向错误、磁芯磁化或零点漂移导致；温漂问题往往源于选型不当或器件老化；无输出则需优先检查电源。

开始排查前，建议先确认设备类型、功率等级、传感器型号及SN编码，并了解故障发生时的温度、湿度和负载工况。同时准备好万用表、示波器、钳形电流表以及备用良品传感器，以便进行对比测试。

排查过程可分为五个步骤。首先是外观与安装检查，查看壳体有无破损、烧灼或腐蚀，确认安装方向正确、穿孔居中、紧固力矩适当，并观察周边是否存在强磁干扰源和散热不良情况。其次是供电与接线检查，测量供电电压是否在额定范围内且纹波满足要求，检查电源极性和端子状态，确认信号线屏蔽层单端接地且与动力电缆保持足够间距。第三步进行静态测试，在无电流状态下测量输出信号，零偏应在规格书允许范围内，若严重超差则可能是磁芯磁化或内部电路故障。第四步实施动态验证，施加已知标准电流后对比传感器输出与实际值，用示波器观察波形质量，对于PCS等高频应用还需确认带宽满足开关频率要求。最后通过互换（ABA）对比测试，将疑似故障传感器与良品交换位置，判断故障是否随传感器转移，从而区分本体问题与外围电路问题。

针对不同典型问题，可采取相应处理措施。零点漂移可通过零点校准解决。高频噪声问题应优化信号线屏蔽接地方式，必要时在输出端并联适当容量的滤波电容。磁芯磁化可改用磁通门原理传感器从根本上避免。温漂超差需重新评估选型是否满足温度范围，并检查安装位置是否过热。响应延迟则要确认传感器带宽是否匹配系统需求，UPS切换场景建议选用高带宽的型号。

预防胜于治疗，选型阶段应向优博尔提供完整的应用场景信息，包括电流范围、频率特性、精度要求和环境条件，以便推荐最适配的方案。安装阶段严格遵循产品手册，注意方向、力矩和间距，大电流母排采用柔性连接避免机械应力，信号线与功率线分开走线并规范接地。维护阶段建议定期记录输出基线值建立趋势档案，光伏逆变器每半年执行一次零点校准，高温环境传感器考虑5至8年强制更换，并将其纳入设备点检计划以便及时发现漂移趋势。

若按上述步骤仍无法解决问题，欢迎联系优博尔科技技术支持。提供传感器SN编码、故障现象描述和已执行的排查步骤，建议附上现场照片、测试波形和数据记录，批量性问题请同步提供不良率及批次信息，我们将协助您快速完成问题闭环。
